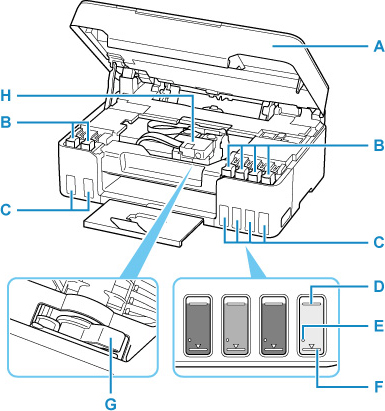

Widok od wewnątrz
- A: Moduł skanera/pokrywa
- Służy do skanowania oryginałów. Otwórz, aby uzupełnić zbiorniki z atramentem i wyjąć zacięty papier.
- B: Nasadka zbiornika
- Otwórz w celu napełnienia zbiorników z atramentem.
- C: Zbiorniki z atramentem
-
Zbiorniki z atramentem szarym i czarnym znajdują się po lewej stronie, a zbiorniki z atramentem czerwonym, błękitnym, amarantowym i żółtym — po prawej.
Jeśli poziomy dowolnych atramentów są niskie, uzupełnij odpowiednie zbiorniki.
- D: Górna linia limitu
- Wskazuje maksymalną pojemność atramentu.
- E: Jedna kropka
- Wskazuje wymaganą ilość atramentu podczas wykonywania sekwensu atramentem.
- F: Dolna linia limitu
- Wskazuje dolny limit ilości atramentu wystarczającej do drukowania. Uzupełnij zbiornik z atramentem, zanim poziom atramentu spadnie poniżej tej linii.
- G: Dźwignia zaworu atramentu
-
Działania podczas transportu drukarki.
- H: Uchwyt głowicy drukującej
- Głowica drukująca jest instalowana fabrycznie.
